<xmp id="vwtxn"><ol id="vwtxn"></ol></xmp> | 產品參數 | |
|---|---|
| 產品價格 | 電議 |
| 發貨期限 | 電議 |
| 供貨總量 | 電議 |
| 運費說明 | 電議 |
一、特點與應用范圍
GX型螺旋輸送機是我國早定型生產的通用型生產設備。螺旋機是利用螺旋的轉動將物料沿機殼推移而達到運輸?shù)哪康模淝闆r好像被持住不能旋轉的螺母在螺桿上平移一般，使物料不與螺旋一起旋轉的力是物料的重量和機殼對它的摩擦力。
本機的優點是：
（1）結構簡單、橫截面尺寸小、成本低；
（2）便于中間加載和卸載；
（3）操作簡單、方便；
（4）輸送過程物料與外界隔離，密封性好。
缺點是：動力消耗大，機件磨損快，物料在運輸過程中粉碎嚴重。
GX型螺旋輸送機以輸送粉狀、粒狀、小塊狀物料為上，如面粉、水泥、煤粉、砂土、各類小塊狀的煤和石子等。它不宜輸送易變質的、粘性的易結塊的物料和大塊的物料，因?yàn)檫@些物料或者粘在螺旋上隨之旋轉，或者在吊軸承處產生堵料。
本系列螺旋輸送機直徑有150、200、250、300、400、500、600mm七種規格。機長以三米起至七十米止，每隔0.5m一檔，可在環境溫度-20℃～+50℃條件下，以小于20°的傾角輸送溫度低于+200℃的物料。
二、總體布置和結構特征
一臺螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成，本公司不提供電器開關及電機啟動設備。

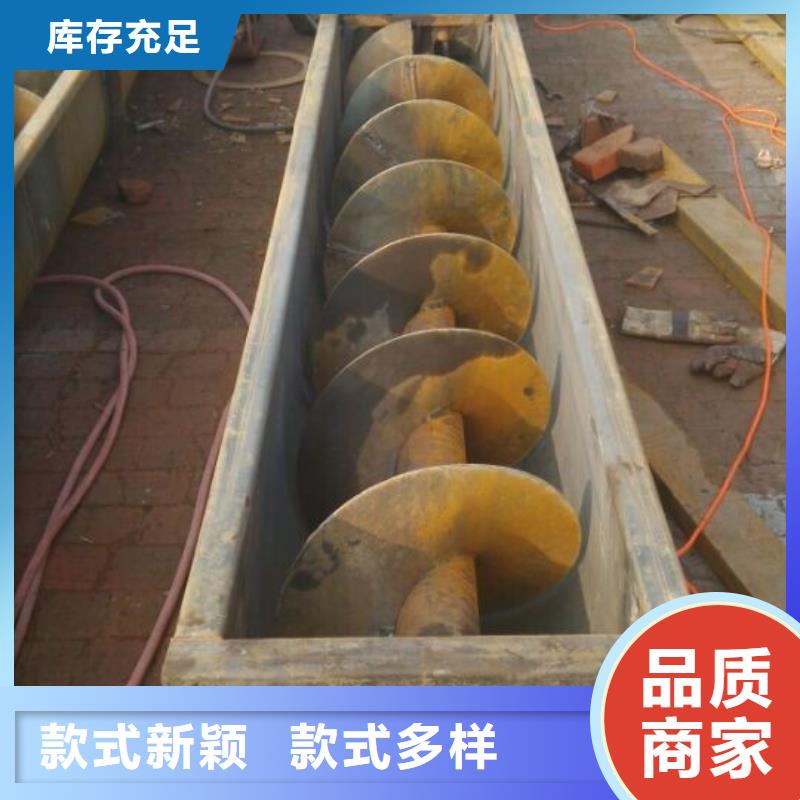

螺旋機本體由頭節、中間節、尾節三種組成。一般情況下，出廠總裝時將中間節按長度長短依次排列，長的中間節靠近頭節，相同長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。

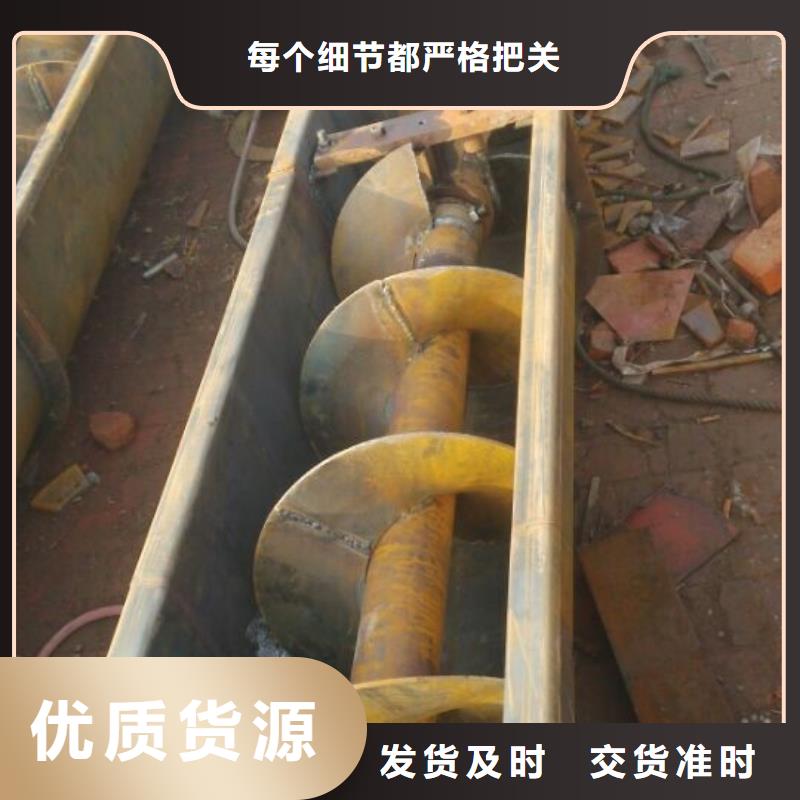

以補償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各螺旋軸之間采用法蘭式聯接和花鍵聯接，保證了聯接軸的互換性，便于維修。
機蓋為瓦片式并用螺栓固定在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水橡膠石棉板。
進、出料裝置有進料口，方形出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。進、出料口還可根據用戶需要做成圓形法蘭。

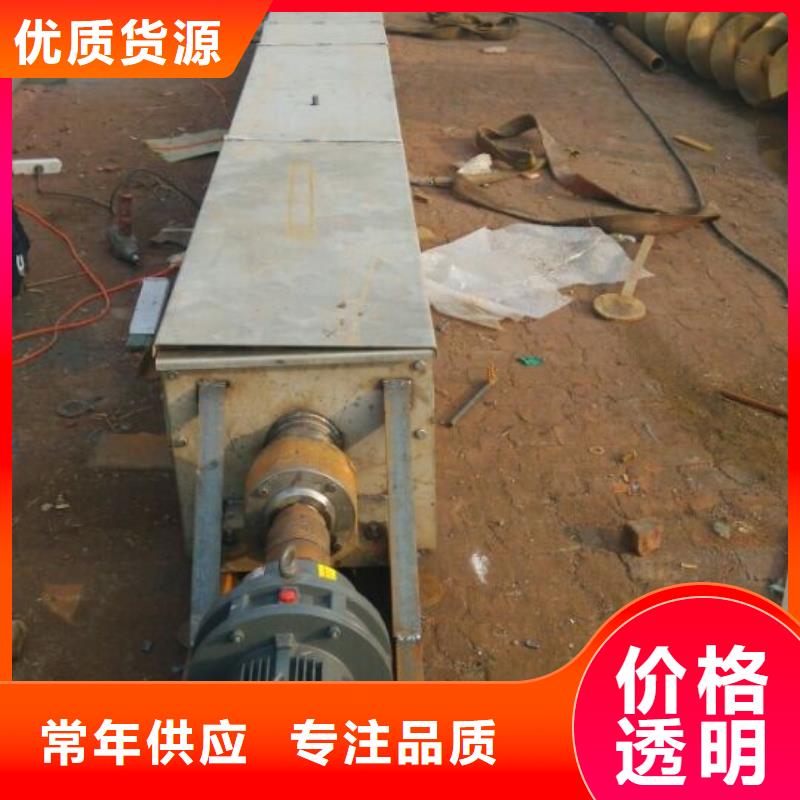

驅動裝置有ZQ系列減速器+Y系列電動機，YTC齒輪減速電機或擺線針輪減速機三種。
中間軸承座軸承一種采用PTM材料，具有極高的自潤滑性和耐磨性，中間軸和軸套采用超耐磨材料，使用壽命更長，另一種采用由粉末冶金壓鑄而成含油軸承，其用于溫度較高的場合。
三、規格、技術參數
三、GX 型螺旋輸送機外形及安裝尺寸
GX型螺旋輸送機是一種主要用于輸送粉狀、顆粒狀和小塊狀物料，如煤粉、純堿、再生膠粉、氧化鋅、碳酸鈣及小塊煤等，螺旋輸送機不適宜輸送易變質、粘性大的和易結塊的物料的輸送設備。
GX型螺旋輸送機具有結構簡單，制做成本低，密封性強、操 作方便等優點，中間可多點裝、卸料。廣泛用于化工、 建材、冶金、糧食等部門。
GX型螺旋輸送機是人們?yōu)槌Ｓ玫囊环N螺旋輸送機，該產品具有結構新穎密封性能好，技術先進，裝維護方便，運轉平穩，嗓聲小，密封性能好等多種優點并且螺旋輸送機可在若干位置進行中間加載和多點加載，操作，方便可靠。
GX型螺旋輸送機的局限性：
螺旋輸送機不適宜輸送粘性大易結塊和有腐蝕性的物料，以及某種特殊工藝操作的要求。
如：混合，攪拌等，螺旋輸送工作環境溫度在-20℃~+50℃范圍內，輸送物科的溫度不大末200℃，一般以水平和傾斜不大于20℃的形式布置。螺旋輸送機是在化工建材糧食等部門中廣泛應用的一種輸送設備。
滄州衡泰環保機械有限公司是一家集技術開發、設計、設備制造、現場安裝、調試于一體的袋式除塵設備專業生產廠家。本公司主要生產的各類袋式除塵器（脈沖式、反吹式、振打式）及配件系列（骨架、濾袋、脈沖閥、卸料器等）廣泛應用于冶金、建材、化工、電力、機械等行業的煙氣凈化、粉塵治理及物料的回收。
滄州衡泰環保機械有限公司致力于發展新型的環保治理技術，推廣工業領域清潔環保技術，從污染源頭進行環保治理，開發適應各種復雜工況的污染治理技術，以滿足市場的多種需求。我們的聯系0317-5278909或13731735184銷售部劉立云女士為您服務。
如果您想了解我們別的產品請登錄http://www.hbzgjx.com這里一定有您理性的產品。
衡泰重工機械制造有限公司(上饒分公司)自成立以來，秉承“以質量求發展，以服務創品牌”的理念，依靠多年積累的 粉塵加濕攪拌機經驗，雄厚的技術實力，高技能的技術人才，嚴格的檢測手段，在我省“產學研基地”的技術指導下，為社會供應了大批優良 粉塵加濕攪拌機產品，得到了 粉塵加濕攪拌機業內工作者的好評.
WLS系列螺旋輸送機主要技術參數：
| WLS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距 | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 轉速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 輸送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 轉速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 輸送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 轉速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 輸送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 轉速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 輸送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
WLS系列螺旋輸送機外型尺寸:
| 型號 | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
| WLS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 | 3500- |
| WLS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
| WLS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
| WLS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000- | |
| WLS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
| WLS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 3580 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
| WLS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 | 5500- |
| WLS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
| WLS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
| WLS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
| WLS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
不銹鋼螺旋輸送機特點及應用范圍:
GRLS隔熱型螺旋輸送機不僅具有一般螺旋機的輸送功能，還有對所送物料的冷卻、恒定溫度及耐腐蝕方面具有獨特的優勢。如輸送硝酸銨等物料。
（1）當通蒸汽時，是為了使物料保持一定的溫度，不使其溫度下降得太快。
（2）當通入常溫水或其他液體時，是為了冷卻物料，使之溫度下降到合適的要求。
（3）當材質采用304、321或316L，及其他耐腐材質時，此螺旋機不僅有隔熱的效果，而且還有防腐蝕的功能。由于要采用此類螺旋機輸送的物料具有一定的溫度，并且可能有腐蝕性時，兩端的軸承必須外置，不與物料直接接觸，并且對于兩端密封要求也較高。
