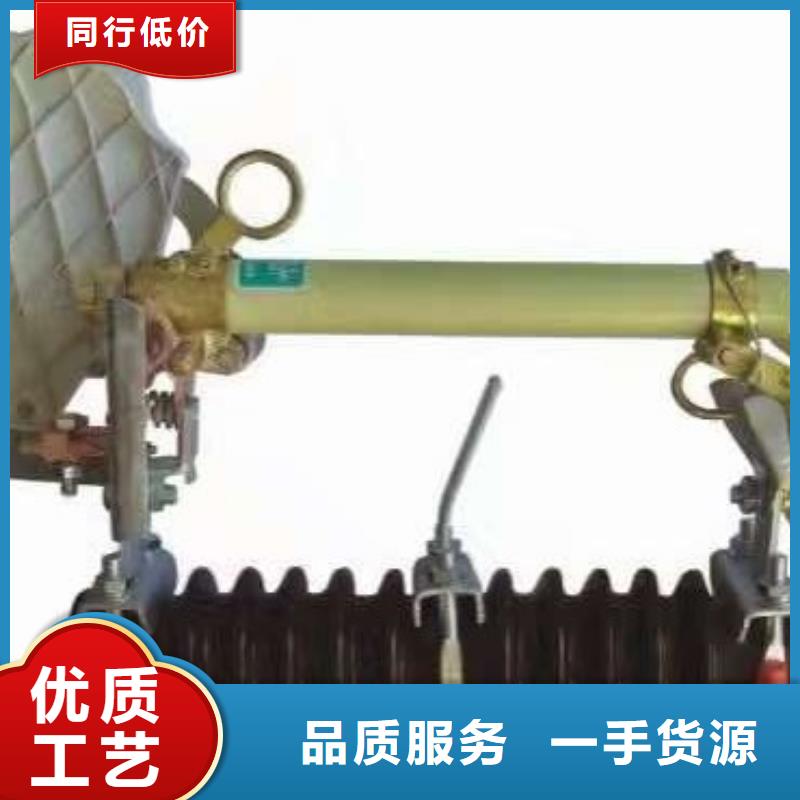

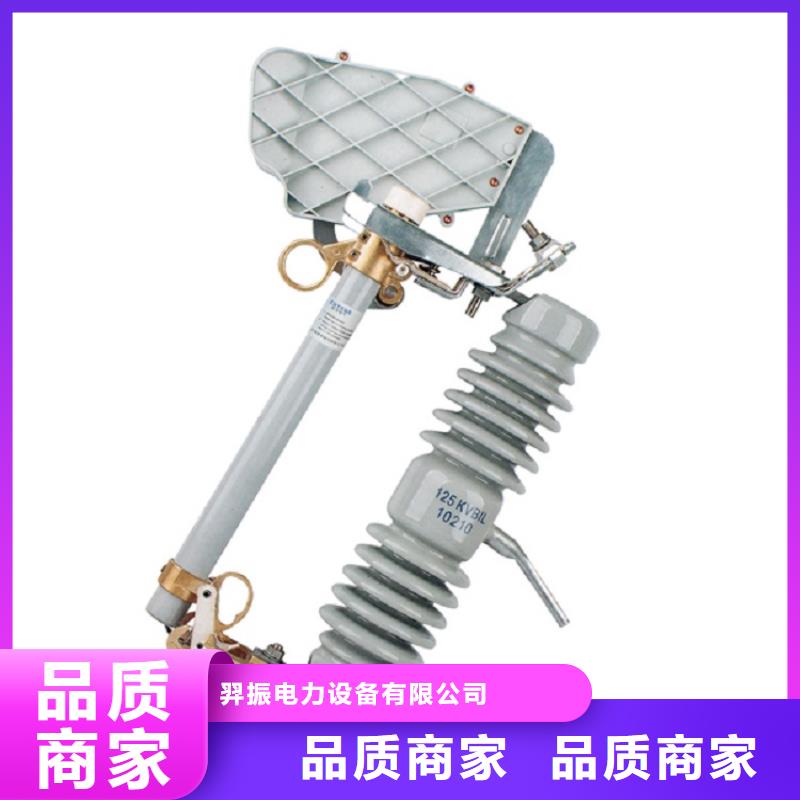

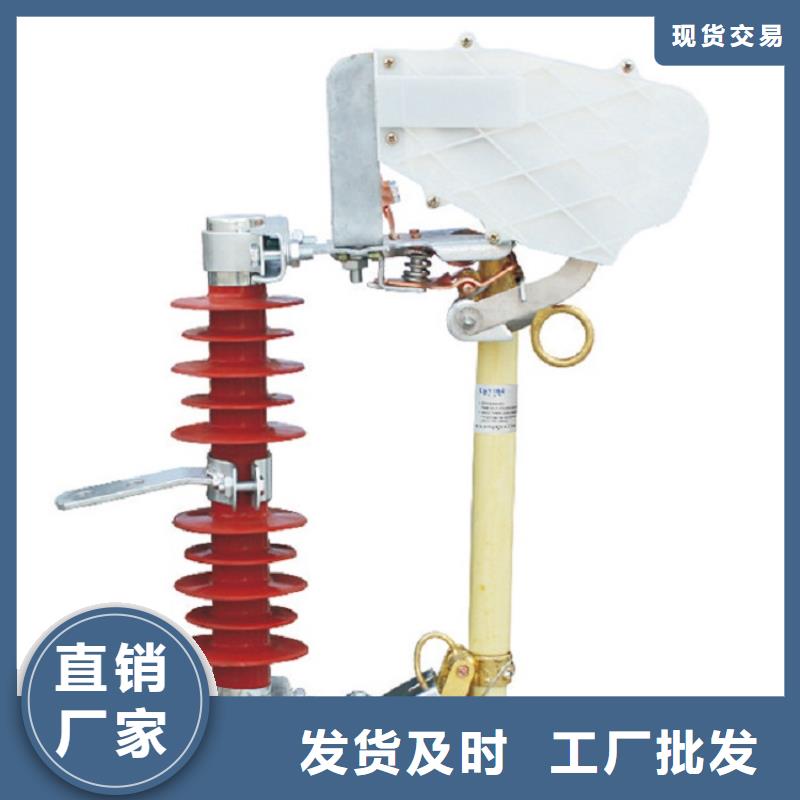

跌落式熔斷器是10kV配電線路分支線和配電變壓器常用的一種短路保護開關，它具有經濟、操作方便、適應戶外環境性強等特點，被廣泛應用于10kV配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。跌落式熔斷器安裝在10kV配電線路分支線上，可縮小停電范圍，因其有一個高壓跌落式熔斷器高壓跌落式熔斷器明顯的斷開點，具備了隔離開關的功能，給檢修段線路和設備創造了一個作業環境，增加了檢修人員的感。安裝在配電變壓器上，可以作為配電變壓器的主保護，所以，在10kV配電線路和配電變壓器中得到了普及。戶外跌落式熔斷器適用于交流50HZ，額定電壓10KV的電力系統中，作輸配電線路和電力變壓器的過載和短路保護以及分、合額定負荷電流之用。廣泛使用的戶外跌落式熔斷器的型號有RW7型、RW11型和RW12型三種。熔絲管兩端的動觸頭依靠熔絲(熔體)系緊，將上動觸頭推入"鴨嘴"凸出

　本產品型號按JB/T《交流高壓熔斷器型號編制辦法》的規定進行編制，產品參數按GB15166.3-1994《交流高壓熔斷器噴射式熔斷器》標準執行。對該標準中未明確定義的重要參數及配置方式，按JB/DQ《10-35kV戶外交流高壓跌落式熔斷器暫行技術條件》的要求修正執行。 　　使用條件：*環境溫度：不高于40℃，不低于-30℃；*海拔高度：不超過1000m；（1000m以上可按GB311.1-1997進行修正）*電源頻率：50±2Hz；*地震烈度：7度以下* 風速：35m/s型號定義：本產品型號按JB/T《交流高壓熔斷器型號編制辦法》規定進行定義一次后即更換消弧管的麻煩。 　　由于采用逐級排氣，熔管內加裝新型滅弧材料小管，合理解決了開斷大小電流的矛盾、擴大了下限開斷電流范圍。瓷件與上、下靜觸頭、安裝板均采用機械卡裝，與水泥澆裝比較，具有更高的機要強度，不會發生瓷件膠裝處斷裂及松動現象。

跌落式熔斷器 使用環境條件 1．正常使用條件：環境溫度不高于+40度，不低于-40度；海拔高度不超過1000m； 風速不超過35m/s；地震強度不超過8度。 2．產品不適用于下列場所：有燃燒或爆炸危險的場所；有劇烈震動或沖擊的場所；有導電、化學氣體作用及嚴重污穢鹽霧地區。 安裝提示編輯 (1) 安裝時應將熔體拉緊(使熔體大約受到24.5N左右的拉力)，否則容易引起觸頭發熱。 (2) 熔斷器安裝在橫擔(構架)上應牢固可靠，不能有任何的晃動或搖晃現象。 (3) 熔管應有向下25°±2°的傾角，以利熔體熔斷時熔管能依靠自身重量迅速跌落。 (4) 熔斷器應安裝在離地面垂直距離不小于4m的橫擔(構架)上，若安裝在配電變壓器上方，應與配變的外輪廓邊界保持0.5m以上的水平距離，以防萬一熔管掉落引發其他事故。 (5) 熔管的長度應調整適中，要求合閘后鴨嘴舌頭能扣住觸頭長度的三分之二以上，以免在運行中發生自行跌落的誤動作，熔管亦不可頂死鴨嘴，以防止熔體熔斷后熔管不能及時跌落。 (6) 所使用的熔體必須是正規廠家的標準產品，并具有一定的機械強度，一般要求熔體少能承受147N以上的拉力。
