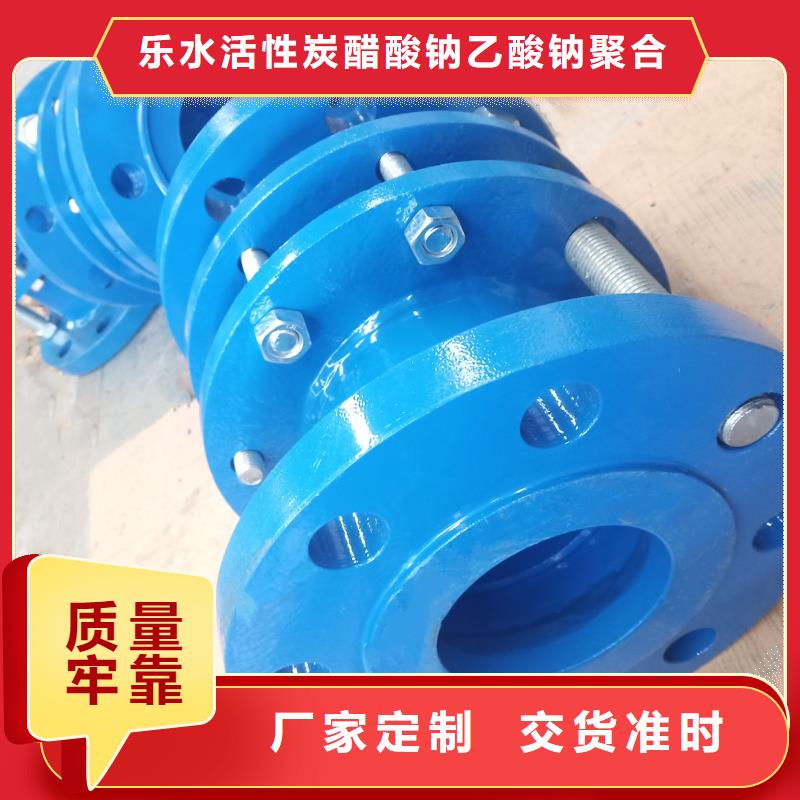

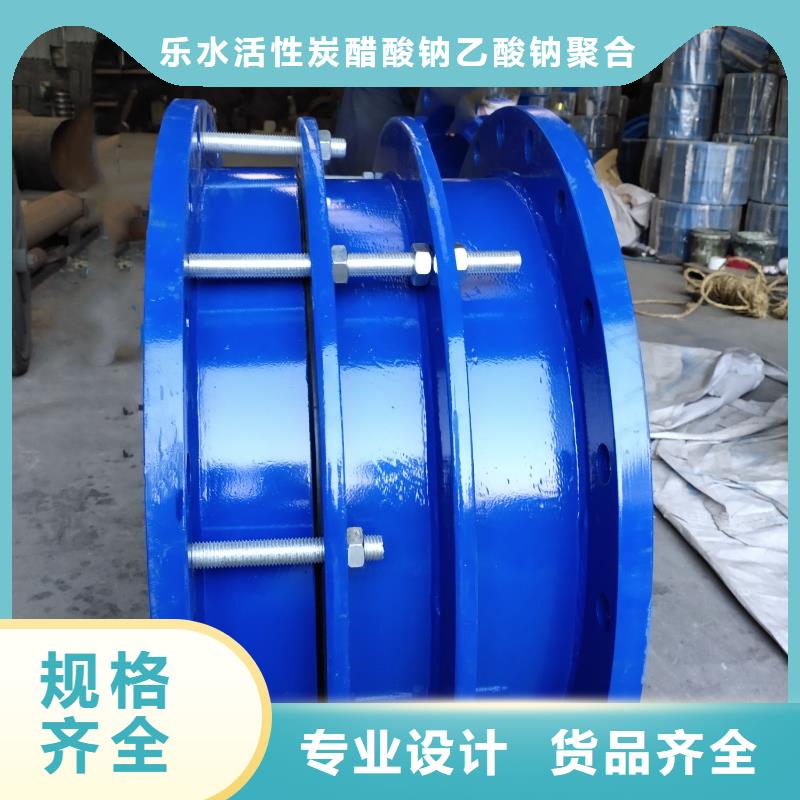

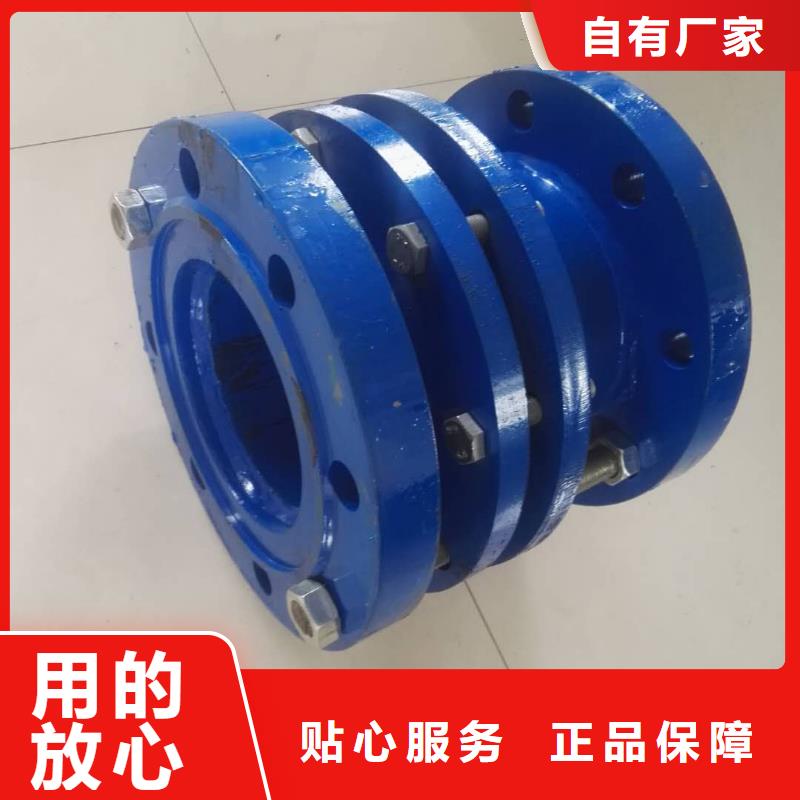

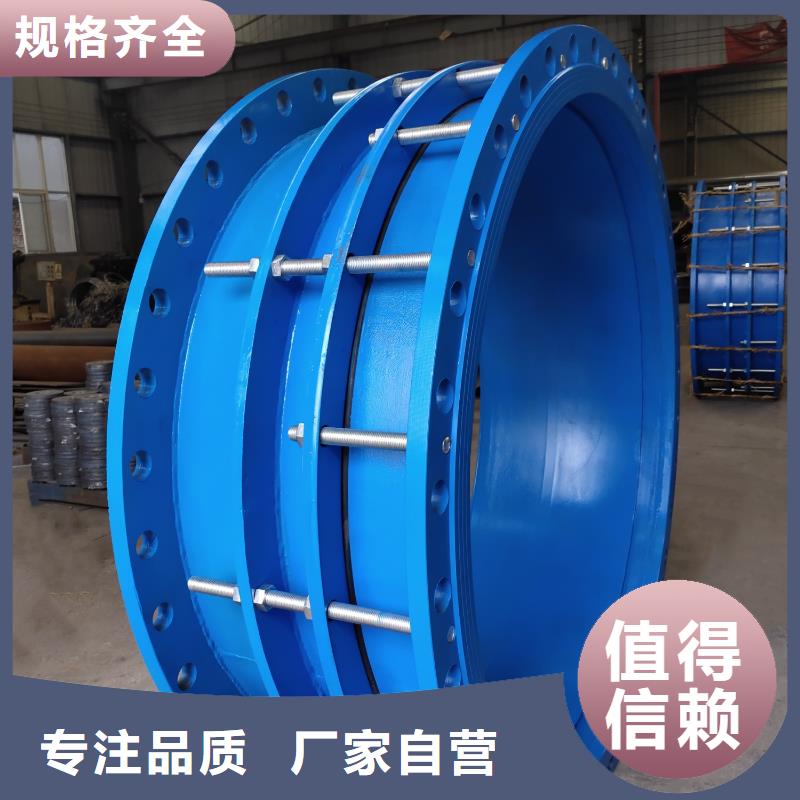

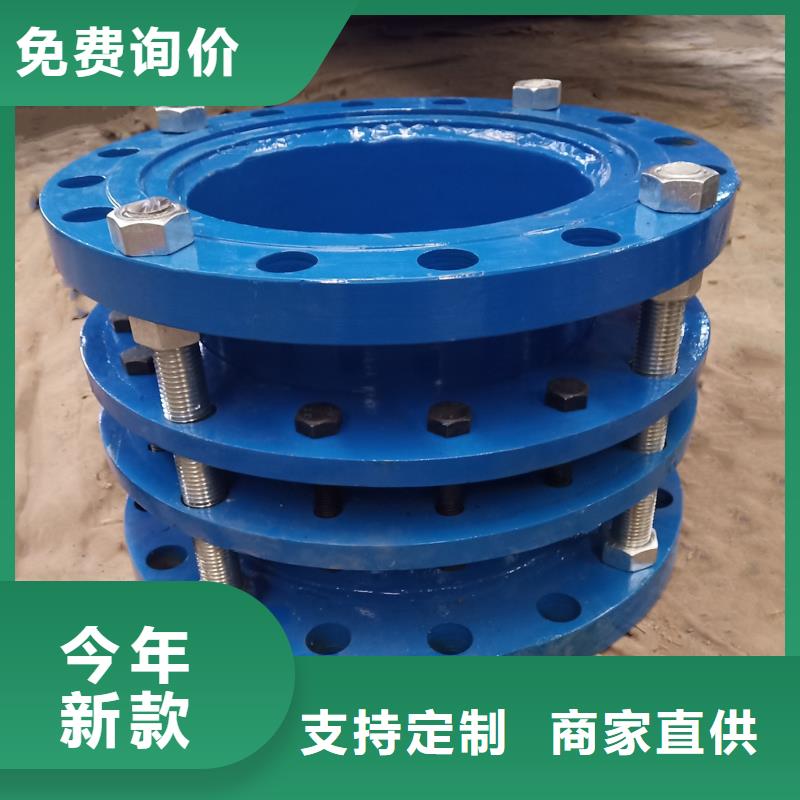

單/雙法蘭限位伸縮接頭 一、主要技術參數 1.型號：VSSJAFVSSJA-2 2.公稱壓力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa 3.殼體試驗壓力：0.9Mpa、1.5Mpa、2.4Mpa、3.75Mpa（1.5倍公稱壓力） 4.密封試驗壓力：0.66Mpa、1.1Mpa、1.76Mpa、2.75Mpa（1.1倍公稱壓力） 5.工作溫度：-20℃～80℃ 6.適用介質：清水 7.漏失率：0 二、產品執行標準 產品設計執行GB/T12465-2007《管路補償接頭》 法蘭連接尺寸執行GB2555《一般用途法蘭連接尺寸》 壓力試驗執行GB/T13927-2008《工業閥門壓力試驗》 包裝、運輸以及標志符合GB12220、GB12252的規定 三、產品結構性能特點 1.結構簡單、零部件少、重量輕。 2.安裝方便，能補償管線法蘭的位置及角度誤差。 3.限位伸縮接頭帶限位及防拉脫裝置。 4.該產品與蝶閥等的配套使用，給閥門的維修帶來極大的方便。 5.伸縮接頭采用標準化設計，同類零部件具有 互換性。 6.使用壽命長，整體首次無故障工作時間不少于50000h，使用壽命不少于20年。 四、主要技術描述 1.伸縮接頭主要由本體、伸縮套管、壓蓋、密封圈、螺栓組成。伸縮體、伸縮套管、壓蓋采用16MnR制造而成，密封圈采用 橡膠密封，具有良好的水密性和氣密性。緊固件為鎳基不銹鋼，耐磨損耐腐蝕性強，使用壽命長。 2.伸縮接頭和蝶閥等配套使用，通過自身兩法蘭面之間的軸向伸縮和徑向角位移，來補償管線法蘭的位置及角度誤差，因管道溫差造成的管道內應力，給管道的安裝和維修帶來極大的方便。 3.伸縮接頭在出廠時的結構長度為小長度，密封圈壓蓋螺栓為緊狀態，安裝時要拉至安裝長度，安裝后及時將壓蓋螺栓緊固；用于連接閥門時，可把伸縮節調到所需長度，但不得超出伸縮量范圍。如用于補償管道因溫差引起的位移，安裝時必需在常溫下調整至安裝長度；伸縮接頭可在管線任意位置上安裝，但用于連接閥門時要位于閥后；較長或較重的管道要在伸縮器附近設置活動支座，保證伸縮接頭運行正常；安裝后要及時將伸縮器壓蓋螺栓緊固，注意松緊程度，要根據管道工作壓力調節，太緊或太松會影響密封效果和伸縮性，靈活性，同時要及時將限位螺栓固定好，防止使用時拉脫。 五、設備防腐 伸縮接頭與介質接觸的表面涂環氧樹脂漆，涂層厚度250μm，耐腐蝕性強且衛生無污染，適于在水或污水環境中使用。所有零部件、填料及密封件均采用無害材料，所有不銹鋼部件表面進行酸洗鈍化處理。

伸縮器是泵、閘閥，管路這些設備連接部署與管路連接的新品,根據全螺栓把他們組合成一個總體,并有一定的偏移量,那樣在安裝和檢修的過程中就可以憑證當場施工規格開展檢測,在運行時,可以把徑向推動力傳輸?shù)饺抗苈废到y(tǒng)軟件。那樣不但能提益,而且對泵、閥門等管路設備連接具有保障功效。運用的情況下關鍵為遠距離的管道由于溫度差別所造成的伸縮式給予了很大的便捷，該商品因為具備較好的性能，因此常見于閘閥、消防、化工廠等管路系統軟件中. 單法蘭伸縮接頭的線部位尤為重要，若有誤差，單法蘭伸縮接頭的平整度將沒法確保，會給上端構造和安裝設備導致艱難。由于每組的單法蘭伸縮接頭支數、直經、總數部位不一樣，其邊框用60mm×60mm角鐵、內框用50毫米×50毫米角鐵制做而成、使其前后左右、上下可以挪動，并有靠譜的固定不動對策?？煽紤]不一樣規格型號、不一樣規格、不一樣部位單法蘭伸縮接頭的安裝規定。 單法蘭限位伸縮器對管線的維護也是以伸縮式量這兒獲得了反映，單法蘭限位伸縮器便是為維護管路熱漲冷縮而尤其的存在的。當管路遇熱或受寒的情況下，管路的長短會產生不大的伸展或減少，這一長短不大，可是假如每一個聯接的管路都與此同時伸展或減少，這一伸縮量就較為變大，極有可能造成管路被擠斷或是管路接頭處被拉斷。單法蘭限位伸縮器是一種有著一定伸縮式量的管路連接頭，便是連接頭的兩邊可以有一定量的間距，在間距容許范疇內可以隨意伸展或減少，自然，這一伸縮式量是較為不足的，當伸縮式過多時，便會使限位設備起功效，做到較大伸縮式偏移。
