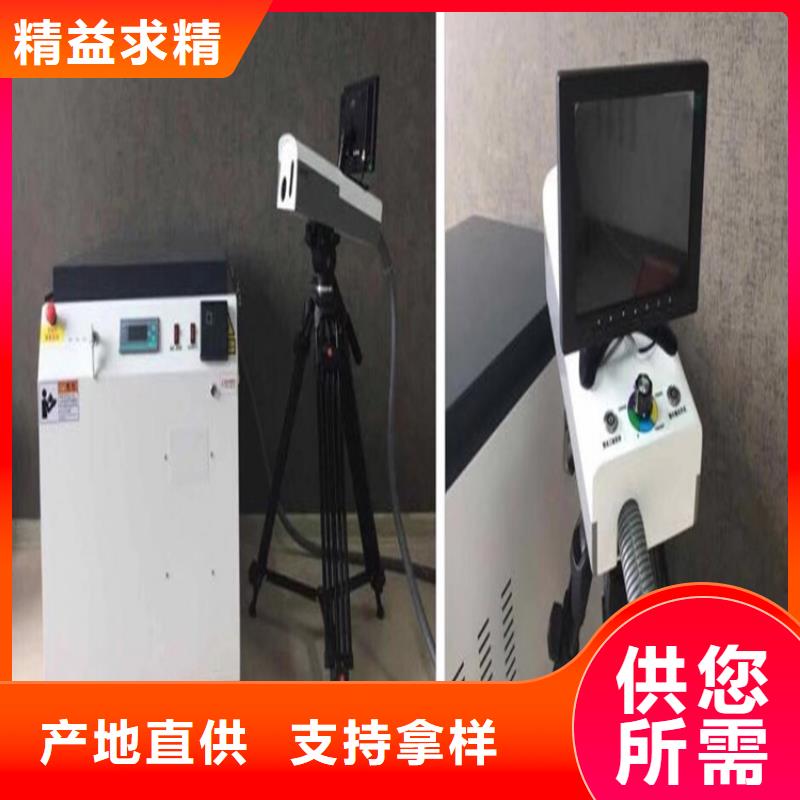

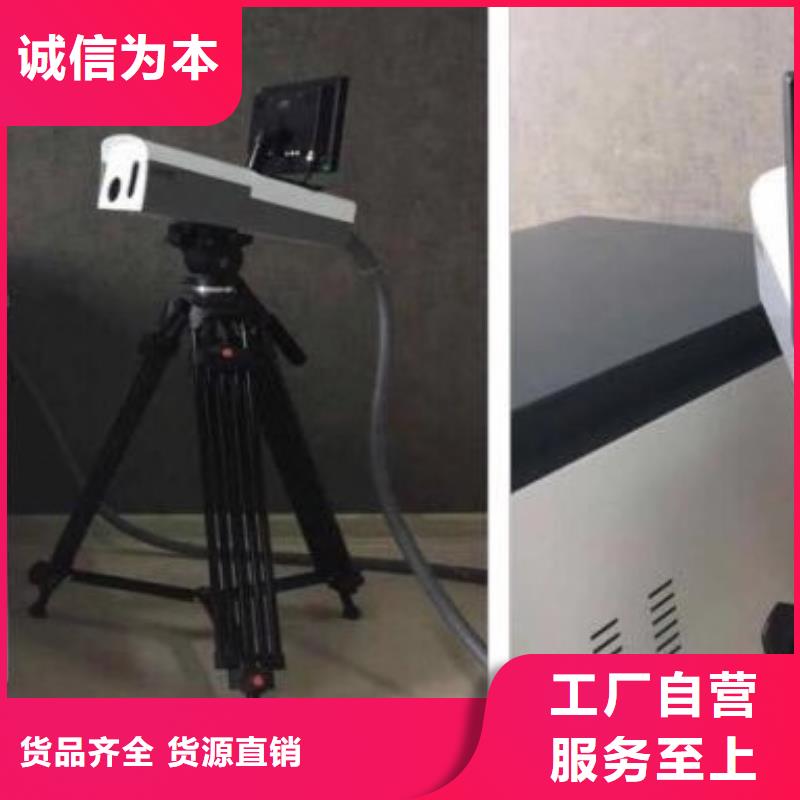

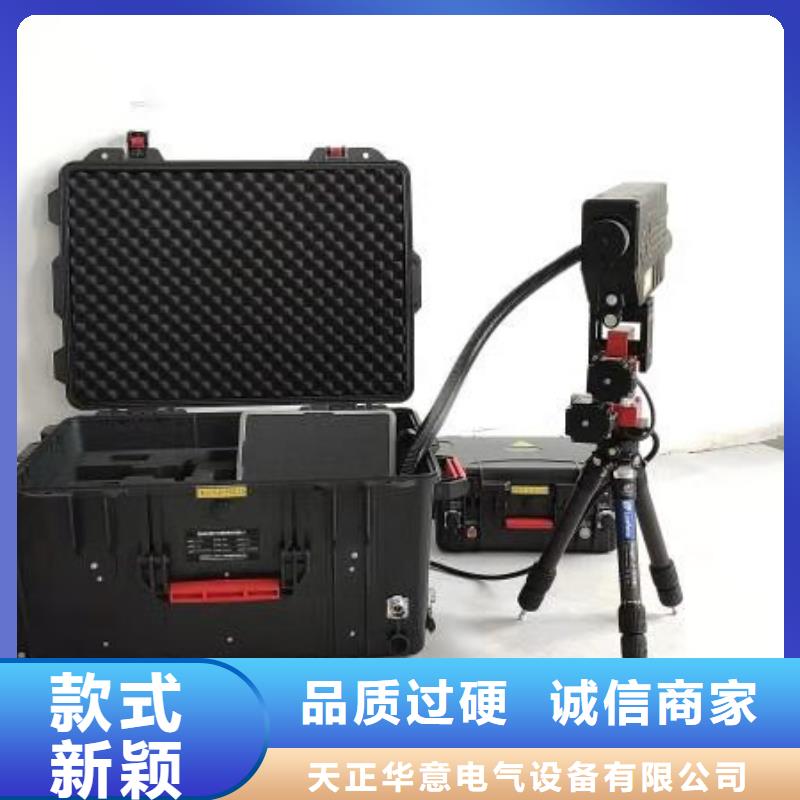

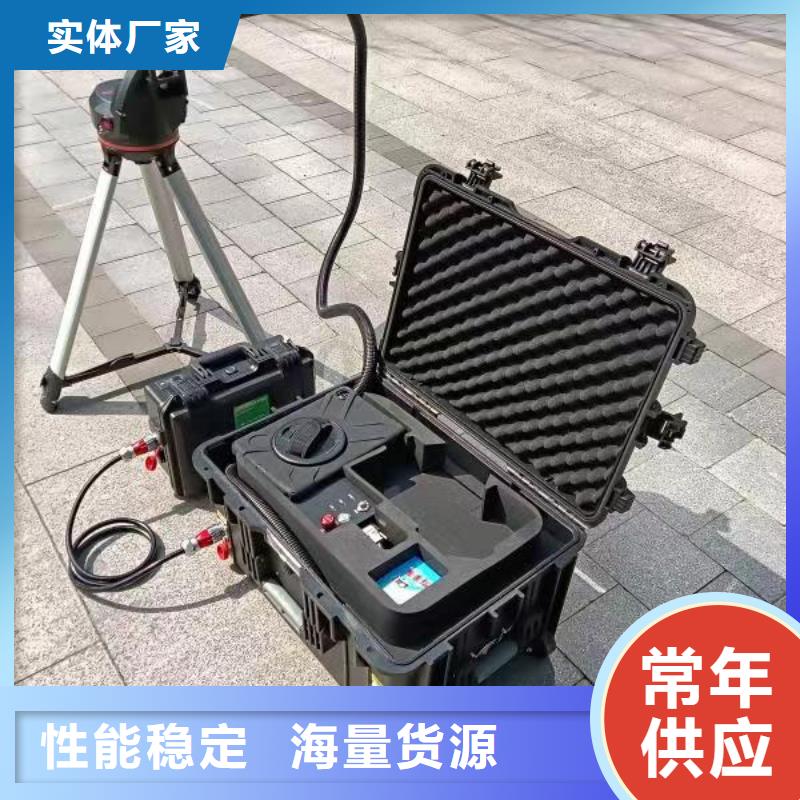

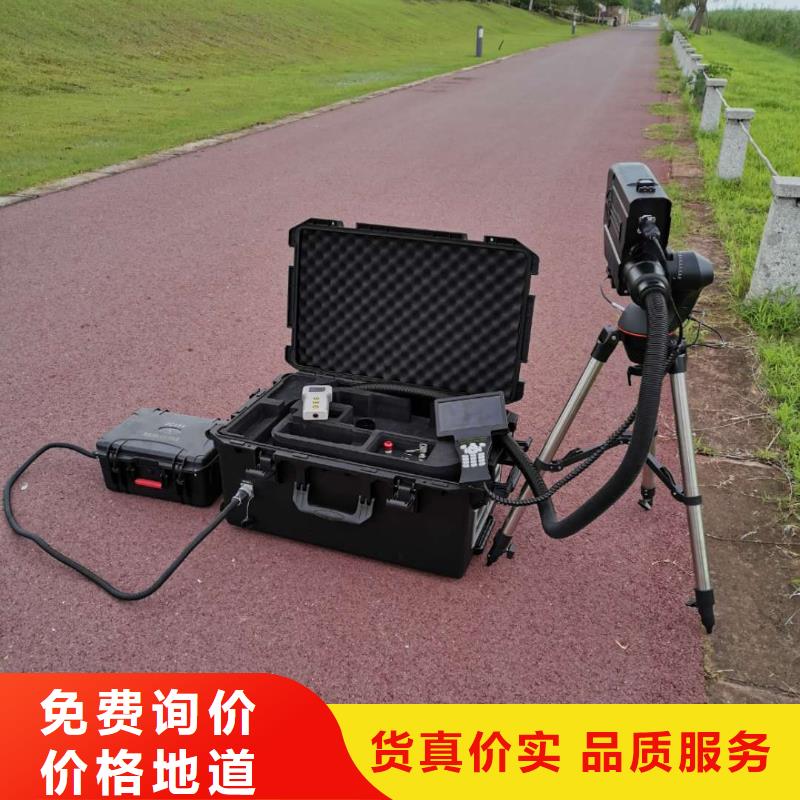

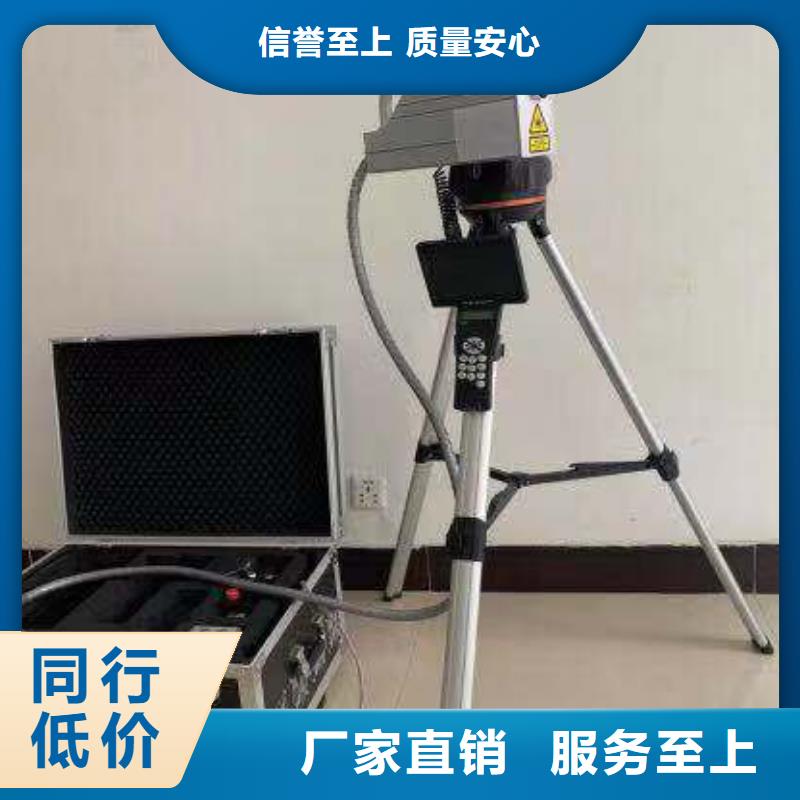

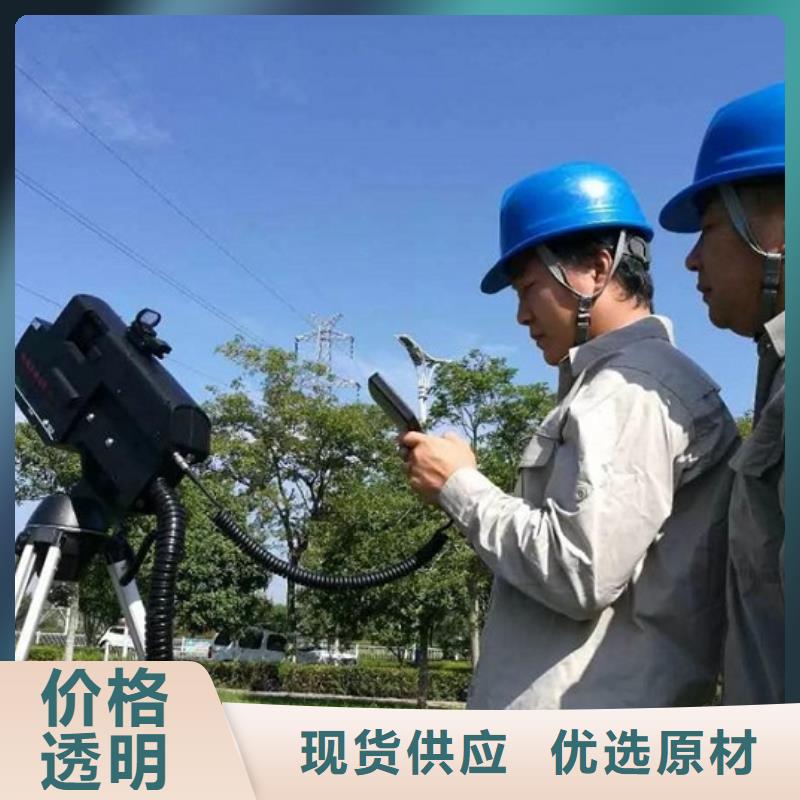

清障儀產品原理青島天正華意電氣激光領域技術領軍人物創建的先進激光器制造企業之一。公司為客戶提供激光器的研發、生產、銷售、維修、技術支持及方案解決的全套解決方案。旗下自主研發的 T H 系列風冷激光器產品采用先進的技術被廣泛應用于加工、醫療、科研、軍工、電網等領域。利用激光器自主研發的優勢，結合架空線路等高壓裝置懸掛物的特點，選擇了對電力系統運行主體設備沒有傷害的激光波段，成功研制了一種能夠從地面發射可控激光對高空異物進行遠距離切割的清障系統。該設備的使用，工作人員完全可以實現帶電、遠程、非接觸式作業。系統具有、、可帶電操作的特點，適用于大部分架空線路以及高壓裝置非金屬異物，有效克服傳統方法的弊端及不足，顯著勞動效率，降低勞動成本，降低勞動強度和風險，提高經濟效益。產品功能特點1 帶電、遠程、非接觸式作業，適用于架空線路非金屬物2 遠距離帶電樹障，馬蜂窩、風箏線等異物3 通過平板電腦無線傳輸方式遠程監控，現場實時作業畫面、設備狀態信息4 通過電子云臺控制激光出光方向，實現激光的控制5 夜視功能，滿足夜間作業要求6 設備傾倒保護功能，設備傾倒時自動切斷激光，防止誤傷附近人員，前方人體感應模塊，可發現前方人員入侵并發出報警，自動切斷激光便攜式激光清障儀

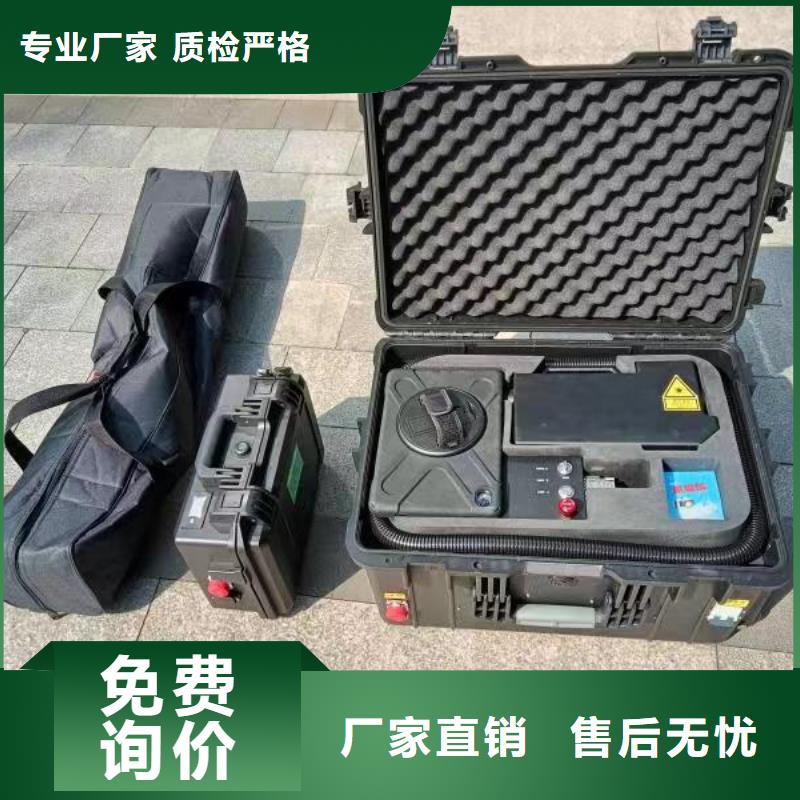

清障儀1：同軸瞄準鏡頭連接云臺電源線2：同軸瞄準鏡頭連接云臺數據線3：光纖護套4：同軸瞄準鏡頭5：綠激光指示器6：鑰匙開關7：警示蜂鳴器8：急停開關9：綠激光指示器開關10：天線注意點:①當心光纖，請順著光纖的方向按此示意圖排布，嚴禁強行折彎光纖！②自動化輔助瞄準手柄，以下簡稱“控制手柄”，擺放時屏幕上方嚴禁有異物遮擋，下方網線口禁止擠壓，以防屏幕受損以及控制線路失靈！2.4配件圖示與說明2.5設備接線圖3.安裝指南3.1同軸鏡頭的安裝安裝步驟：手拎螺母拎松，按下限位按鈕，將快裝板插入卡槽并完全推入，松開限位按鈕，拎緊手拎螺母拆卸步驟：松開手拎螺母，按下限位按鈕，將同軸鏡頭取出即可。產品操作指南步：按照上述安裝方法將云臺、鏡頭與控制手柄接好線。第二步：將激光器箱體側面的航插與電池側面航插接好（此線兩頭互通對應接好）；第三步：打開電池側面船型開關，此時設備上電，控制手柄正常工作，先瞄準所需的異物。第四步：旋開⑤急停按鈕（彈出為打開狀態按下為關閉狀態）；旋開⑥鑰匙開關至“on”上；1、連接WIFI2、打開平板瞄準系統APP3、調節激光功率4、根據不同異物調節移動速度5、開啟激光

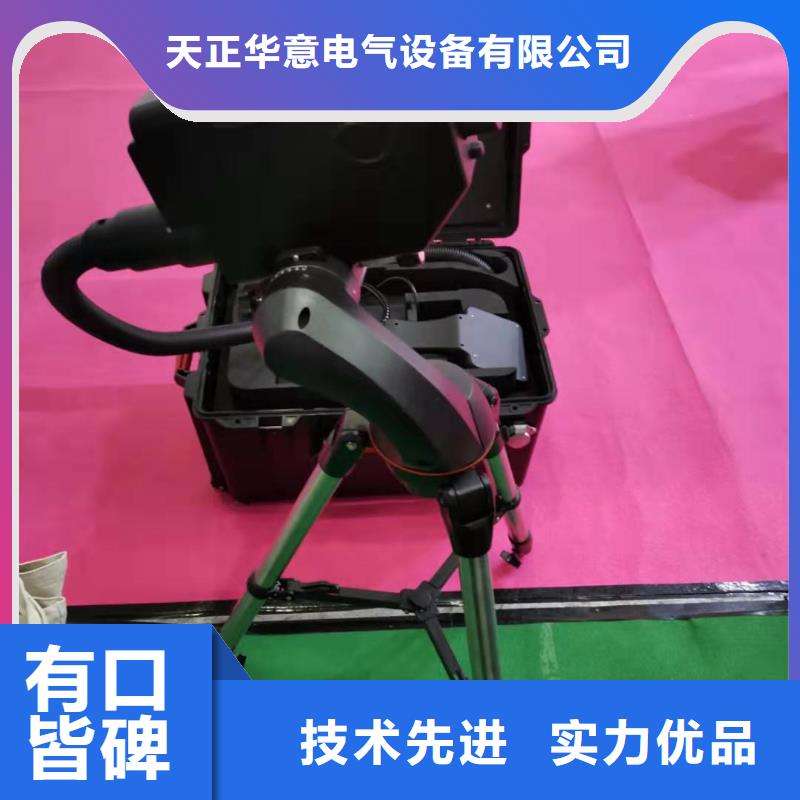

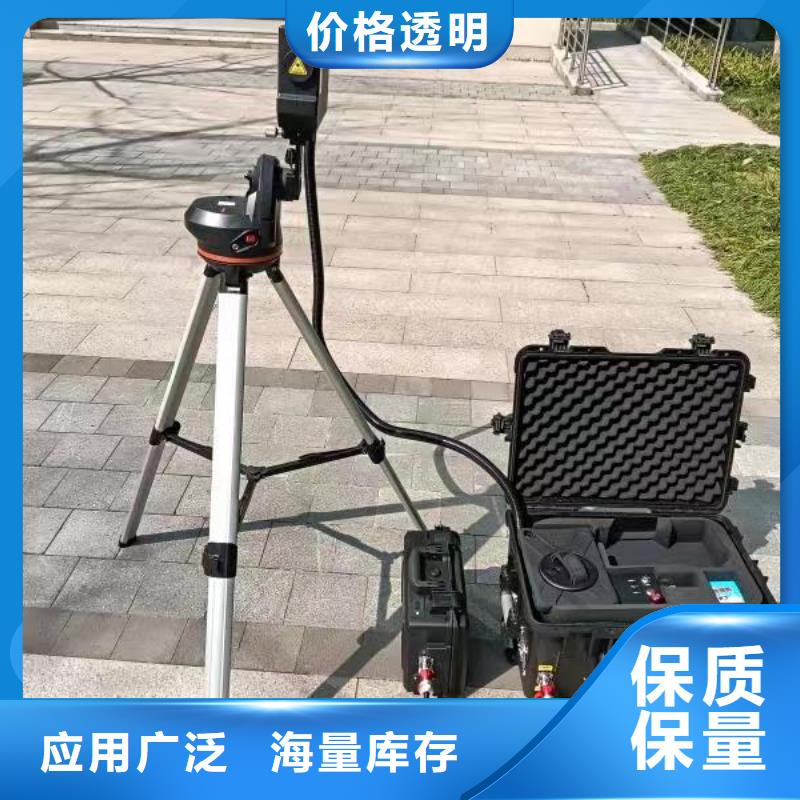

清障儀5使用說明5.1 作業前的準備（充電）該設備使用48V充電電池供電，可使用充電器在220V日常電壓下為電池充電。電池在充滿電的情況下可連續滿負荷工作 60分鐘以上。顯控操作平板在充滿電的情況下可連續工作 180分鐘以上。 電池用充電電源充電，電源從零到充滿大約需要 4.5 小時； 顯控操作平板充電，電源從零到充滿大約需要 2 小時。 注意： 外場作業前須檢查電池電量和平板電量， 確保均為滿電狀態。 5.2組裝和架設 從單肩包中取出折疊的三腳架裝置，水平放置，調整合適的高度后，鎖緊各節支撐桿。 轉動云臺上的黑色快裝板旋鈕開關，將激光發射頭下部的梯形快裝板插入到三角架云臺上的燕尾槽中，并轉動快裝板壓鎖鈕以鎖緊，保證觀瞄裝置的穩定性。 將云臺的控制通訊線和電源線連接到激光發射頭上。注意：激光清障儀在使用前應保證鎖緊各部件鎖緊按鈕， 以保證設備的穩定性，避免激光傷害到他人。 5.3操控平板控制軟件依次打開主機電源開關、控制盒鑰匙開關，開啟裝置（注意不要誤按急停按鈕）。打開平板控制軟件，根據系統菜單，選擇錄像功能可實現對當前清障過程進行錄像保存， 且能進行拍照保存。 5.4出停光控制 點擊“ ”或“ ” 按鈕，彈出出光確認按鈕，點擊確認激光發出，此時設備狀態顯示區域綠燈亮起（ps:發生故障時，故障列表后紅燈亮起，此時設備自動停止出光）。 點擊“ ”或“ ” 按鈕，設備立刻停止出光。當內部溫度大于 45 度時，儀器溫度報警，停止出光，風扇進行自然冷卻；當激光出光時，自動進入模式，當儀器前方有人或動物經過或激光輸出頭搖晃過大時儀器自動關停激光，起到保護作用。 原因條件解除后，需重新啟動激光器。 5.5清障作業操作 1）通過滑動 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊“ ”按鈕，可調節設備在自動切割時的移動速度。2）點擊“ ”、“ ”按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊“ ”按鈕，進入功率設定界面，點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字 準星的中心點是激光點，將準星中心對準需要的物品，點擊“ ”按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊“ ”按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后，點擊“ ”按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊“ ”按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊“ ”按鈕，設備將自動從初始點開始，自動出激光，按折線移動到 一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統， 然后等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統點擊關機，必須等待1分鐘以后再關閉激光發射裝置電源！
