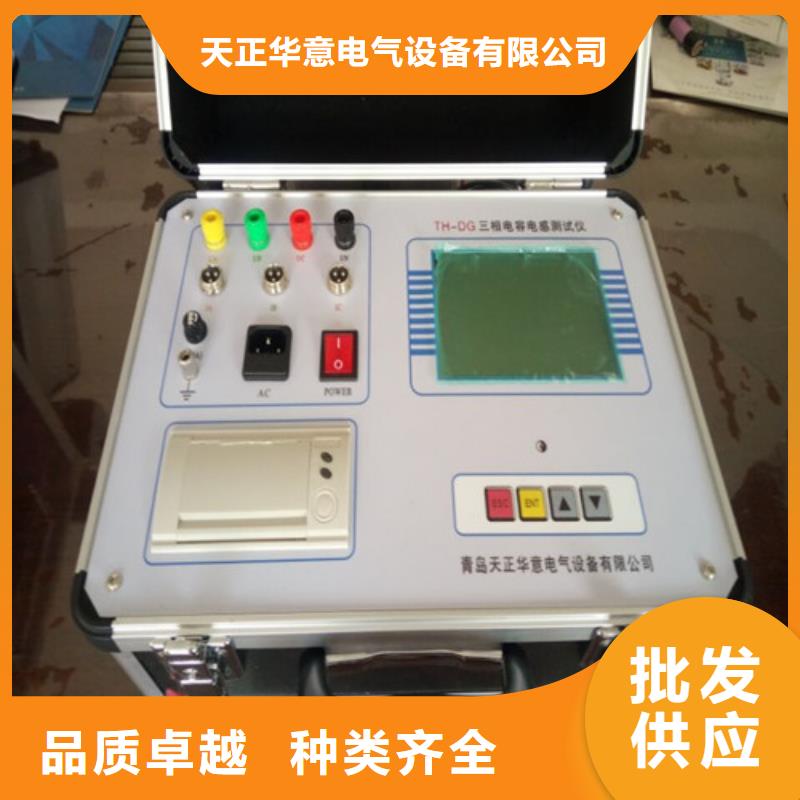

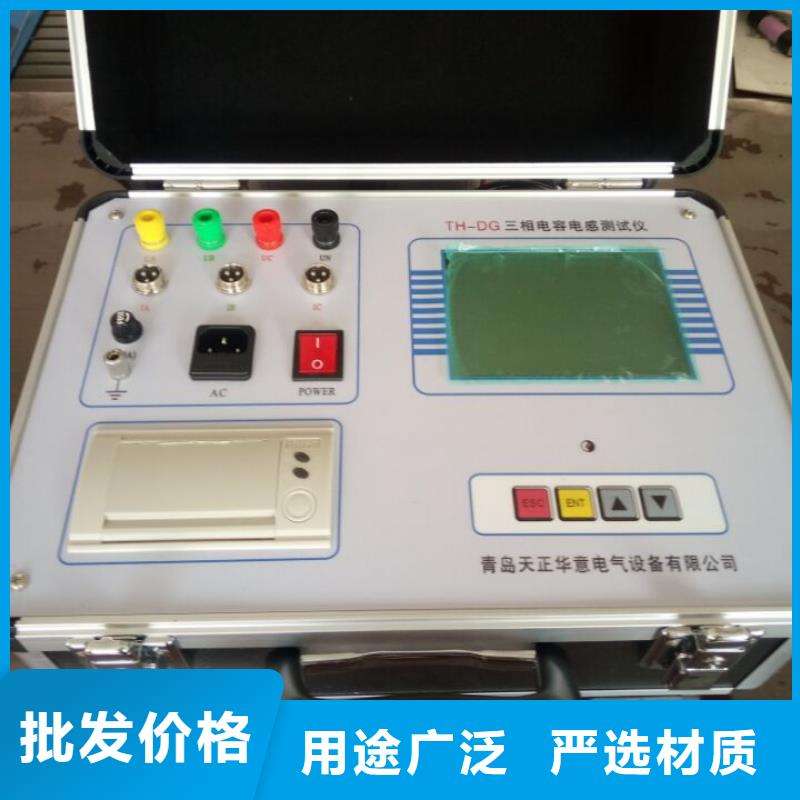

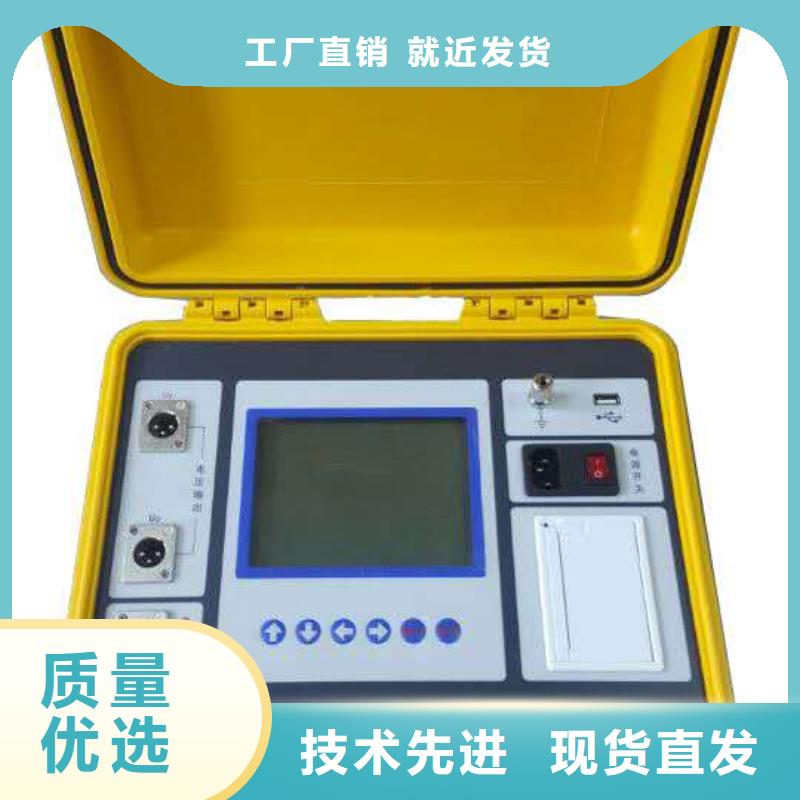

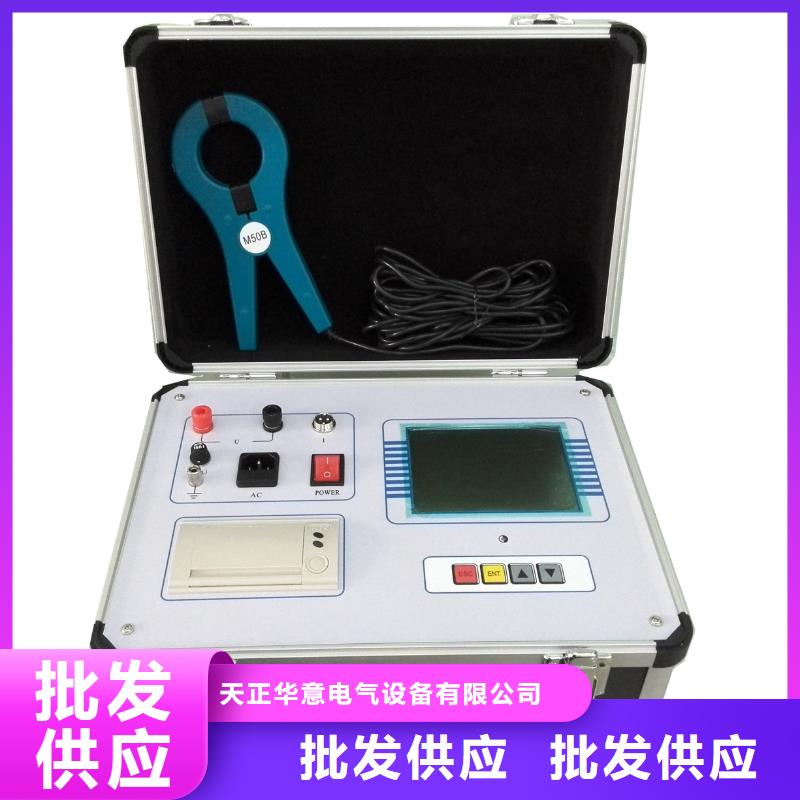

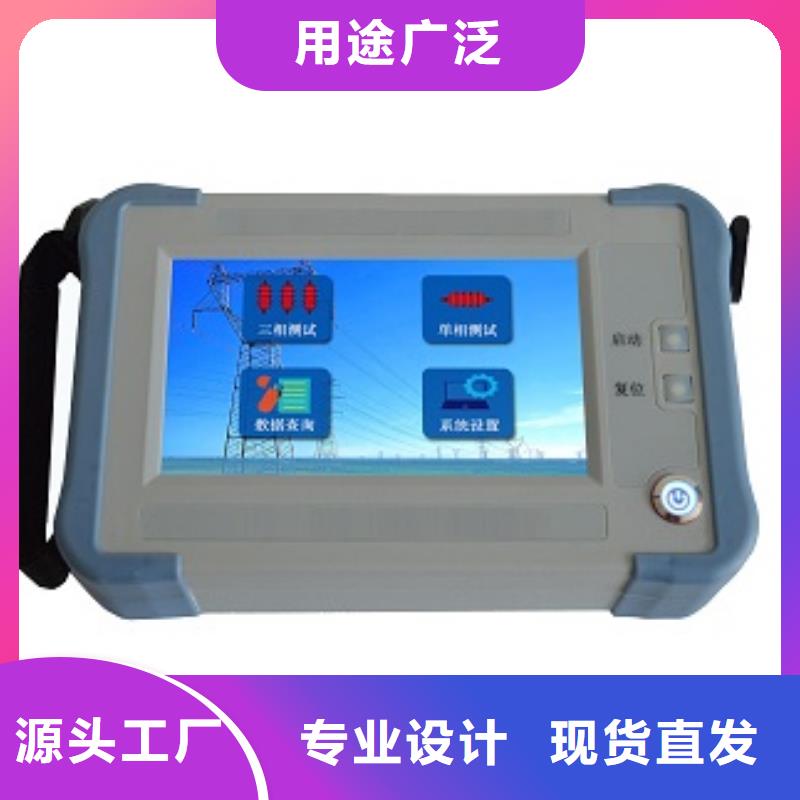

電容電流測試儀三相電容電感測試儀一、概述三相電容電感測試儀是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：(1) 現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；(2) 電容表輸出電壓低而導致故障檢出率低。該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。(3) 測量電抗器電感量。二、技術參數1、儀器測量范圍及精度：a.電容測量（1）可測電容范圍：0. 1μF ～ 3,300μF（2）可測容量范圍：5 ～ 20,000kvar（3）測 量 精 度：±(1.0% 讀數+0.02μF)（4）分辨率：0.001μF b.電流測量（1）電流測量范圍：0～10A;（2）測 量 精 度：±(3.0%讀數+0.05A)（3）分辨率：0.01Ac.電感測量（1）電感測量范圍：小電感方式0.1mH～5mH大電感方式5 mH～50H（2）感抗測量范圍：50mΩ~20KΩ（3）測 量 精 度：±(3.0% 讀數+0.05mH)（4）分辨率：0.01 mHd.電阻測量范圍：（1）電阻測量范圍：小電阻方式50mΩ～1Ω 大電阻方式1Ω～20KΩ（2）測 量 精 度：±(3.0% 讀數+0.05Ω)（3）分辨率：0.01 Ω2、工作電源：a.額定電壓：工頻220V±10%b.額定頻率：50Hzc.額定輸出：1.5V/15V/150VA3、儀器的正常工作條件：a.環境溫度：-10℃ ～ +50℃b.相對濕度：≤90%4、顯示打印方式 ：液晶顯示屏全漢字顯示面板式高速打印機工作原理（如圖1）該電容電感測試儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。由于采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響；加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點。

電容電流測試儀功能特點?本儀器可在不拆線情況下測量成組并聯電容器的單個電容（單相電容及三相電容均能測量），同時本儀器也能測量各種電抗器的電感量，還可以做為工頻電流測試儀使用，一機三用，滿足現場的多種使用，?測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗、相位角等數據，以便更好的分析試品的好壞；?儀器采用240×128大屏幕帶背光的液晶顯示，白天夜間均能清晰觀察，中文菜單提示，操作簡便。?儀器內置大容量非易失性存儲器：可存儲50組測量數據。?儀器內置高精度實時時鐘功能：可進行日期及時間校準。?儀器自帶高速微型熱敏打印機：可打印測量及歷史數據。?儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。三、技術指標輸出電壓 ~2V,~20V測量范圍 電容：2uF～2000uF電感：1mH～10H電流：50mA～10A電壓: 0~ ~25V測量精度 電容：±(1%+2字)電感：±(1%+5字)電流：±(1%+2字)電壓：±(1%+2字)外形尺寸 350mm×230mm×190mm儀器重量 8kg
